タップ加工とは？主要な加工方法と製作事例をご紹介

---

研削加工とは、砥石という工具を使い、材料を削って表面をなめらかに仕上げたり、寸法を正確に整える加工技術です。金属部品や精密機械など、製造業の幅広い分野で活用されており、特に高い精度が求められる製品に欠かせません。この記事では、研削加工の基本知識、種類、特徴、そして活用のポイントを詳しく解説していきます。

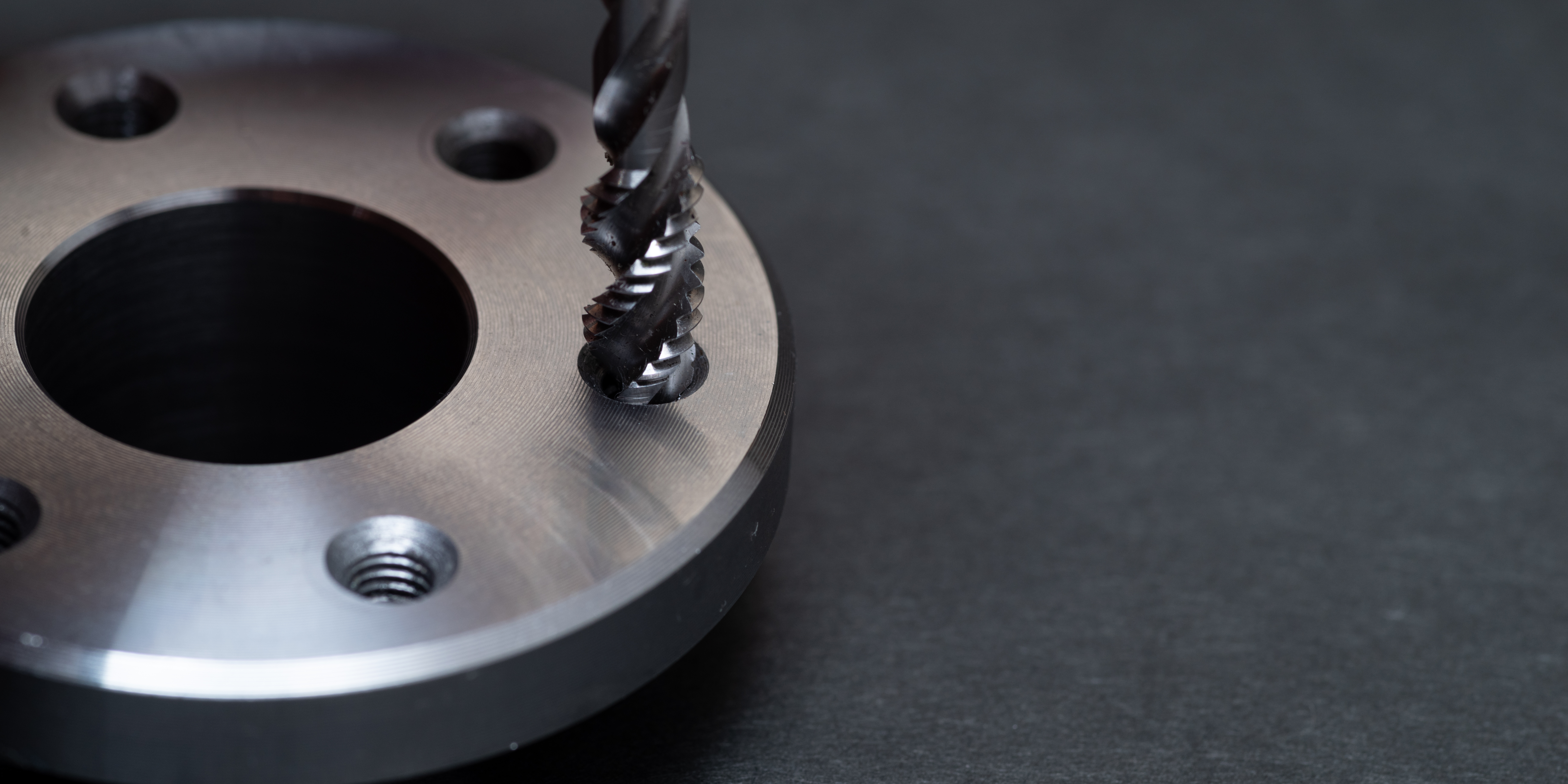

タップ加工とは、ねじ穴を作るための加工技術であり、主に金属や樹脂などの材料に対して行われます。タップと呼ばれる専用工具を使用し、ねじ山を形成することで、ボルトやねじをしっかりと固定できるようになります。近年、日本国内の製造業では、CNC（コンピュータ数値制御）技術を活用した高精度なタップ加工の需要が増加傾向にあります。特に自動車や航空機、電子機器分野では、精密なねじ加工が求められています。この記事では、タップ加工の基礎知識、主要な加工方法、加工精度を向上させるポイント、そして具体的な製作事例について詳しくご紹介していきます。

タップ加工とは

タップ加工とは、金属や樹脂などの素材にねじ山を形成する技術であり、主に雌ねじ（めねじ）を作るために用いられます。専用工具であるタップを使用し、事前に開けた下穴にねじ山を刻むことで、ボルトやねじを確実に固定できる状態にします。製造業において、タップ加工は機械や構造物の組み立て精度に影響を与える重要な工程です。

タップ加工の種類

切削式タップ加工

切削式タップ加工は、タップ工具を用いて素材を削り取ることでねじ山を形成する方法です。一般的に使用される加工方法であり、多くの金属材料に対応できます。

転造式タップ加工

転造式タップ加工は、切削を伴わず、素材を塑性変形させてねじ山を形成する方法です。素材を押し広げることでねじ山を作るため、切りくずが発生しません。

タップ加工と他の加工方法との違い

ドリル加工との違い

ドリル加工は、素材に穴を開けるための加工方法であり、タップ加工の前工程として行われます。ドリル加工で開けられた穴にタップ加工を施すことで、ねじ山が形成されます。

リーマ加工との違い

リーマ加工は、ドリルで開けた穴の寸法精度や表面仕上げを向上させるための加工方法です。リーマ加工後にタップ加工を行うことで、より高精度なねじ穴を形成できます。

ねじ転造との違い

ねじ転造は、外ねじ（おねじ）を作るための加工方法であり、素材を塑性変形させてねじ山を形成します。タップ加工が内ねじ（めねじ）を作るのに対し、ねじ転造は外ねじを作るために用いられます。

タップ加工の基本手順

下穴を開ける

まず、ドリルを使用してタップ加工に適した下穴を開けます。穴の直径は、ねじサイズに応じて適切な寸法にする必要があります。

切削油を使用する

タップ加工の際には、切削油を使用することで摩擦を減らし、工具の寿命を延ばすことができます。

ねじ山を作りねじ込む

タップ工具を下穴に挿入し、一定の回転速度でねじ山を刻みます。加工中に工具の破損を防ぐため、適切な力加減で作業を行うことが重要です。

加工ミスを防ぐためのポイント

・タップの摩耗状態を定期的に確認し、適切な交換を行う
・ワークの固定をしっかり行い、加工中のぶれを防ぐ
・切削速度や送り量を適切に設定し、精度を向上させる

タップ加工で使用する工具

スパイラルタップ

スパイラルタップは、切りくずの排出性能が高く、深いねじ穴や貫通穴の加工に適しています。

ポイントタップ

ポイントタップは、切りくずを前方に排出する構造を持ち、高速加工が可能であり、生産効率を向上させます。

ロールタップ

ロールタップは、転造式タップ加工に使用され、ねじ山の強度が高く、耐久性のあるねじを作るのに適しています。

タップ加工の精度向上のポイント

切削条件の最適化

適切な切削速度と送り量を設定することで、加工精度を向上させることができます。

工具の適切な選定と管理

タップの種類や材質を適切に選び、定期的な交換・管理を行うことが重要です。

ワークの固定方法の工夫

加工中のぶれを防ぐために、クランプや治具を活用し、ワークをしっかりと固定します。

タップ加工の製作実績



減圧感知ピン

詳細ページへ

ロケットエンジン　エレメント

ロケットエンジンに使用される部品を試作しました。

詳細ページへ

タップ加工ならCHAMPIONにお任せください

精密なタップ加工が必要な際は、CHAMPION CORPORATIONにご相談ください。当社は、最先端の旋盤や自動盤、フライス、マシニングセンタ、ガンドリルマシンなどの高性能加工機を多数保有しており、複雑で高度な形状の製品も精密に仕上げます。高い生産効率と厳しい品質基準の両立を目指し、お客様の多様なニーズにお応えします。単品から小ロット、大ロットまで幅広く対応しておりますので、タップ加工に関するお困りごとがありましたら、ぜひCHAMPIONまでご相談ください。

まとめ

タップ加工は、ねじ穴を作るために不可欠な加工技術であり、製造業のさまざまな分野で利用されています。切削式と転造式の2種類があり、それぞれの特性を理解することで、最適な加工方法を選択できます。タップ加工の精度を向上させるためには、適切な工具の選定、加工条件の最適化、ワークの固定が重要です。さらに、最新のCNC技術を活用することで、より高精度なタップ加工が可能になります。
